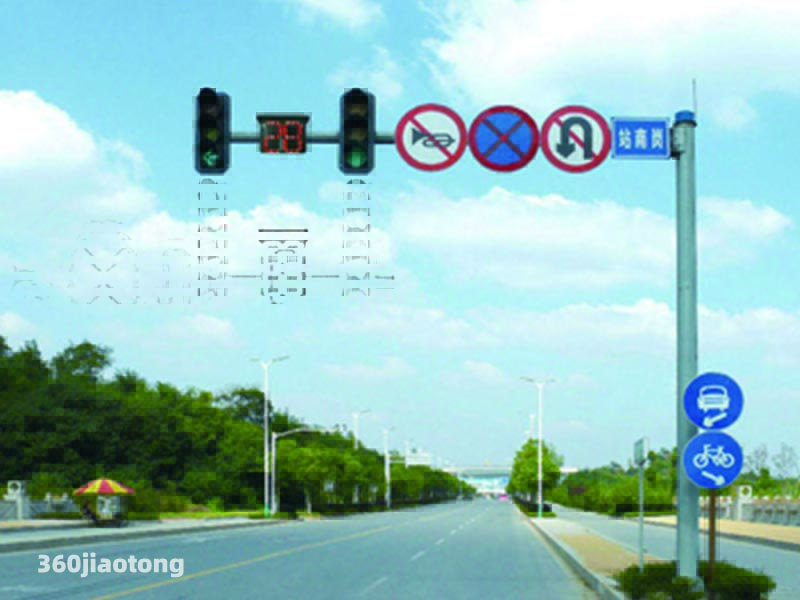

道路箭头方向指示指示灯杆

发布时间：2021-06-30 15:11:26 点击量：

品牌：
型号:

在线客服

交通信号灯由红灯、绿灯、黄灯三种颜色的灯组成。红灯表示禁止通行，绿灯表示准许通行，黄灯表示警示。交通信号灯用于道路平面交叉路口，通过对车辆、行人发出行进或停止的指令使各同时到达的人、车通流，尽可能的减少相互干扰，从而提高路口的通行能力，保障路口的畅通和安全。

因此，研究和设计交通信号灯控制系统具有很重要的现实意义。交通信号灯控制系统的设计包括：明确被控对象并分析被控制对象提出控制要求，找出控制规律，选择控制方案，选择PLC及输入/输出设备；分配输入/输出地址、设计PLC外围硬件线路；程序设计；系统的调试与运行。

交通信号灯控制系统方案设计如下：

（1）交通信号灯控制系统方案的选择

交通信号灯控制系统，可由多种电路来完成，因此交通信号灯控制系统的设计方案有很多，我们这里提供二种方案供选择：

方案一：由普通的数字电路集成芯片组成。这种方案的特点是：硬件设计思路简单，但用元器件多，电路比较复杂，焊接调试容易出错，而且不利于只能控制，调时电路复杂。

方案二：用PLC来实现控制。这种方案特点是：可靠性强，控制功能强，编程方便，易于使用，能用于恶劣的环境，抗干扰性能力强，具有各种接口，与外部设备连接非常方便，采用积木式结构或模块式结构，扩展灵活方便，维修方便，能随时对程序进行在线修改，不用修改硬件线路，适应性强，灵活方便。

由于交通信号灯都是安装在嘈杂的交通路口，故其工作的稳定性、可靠性与抗干扰的能力要求均较高，同时考虑发展，要求控制系统能灵活方便的升级。因此设计中选择第二种方案。

（2）交通信号灯控制系统总体设计

交通信号灯控制系统以PLC为核心，在其输入接入控制系统启动和停止的两个控制按钮，输出端分别接入东西绿灯、东西黄灯、东西红灯、南北绿灯、南北黄灯、南北红灯用于车辆的通行指示。运用八个定时器进行定时控制，两个计数器进行绿灯闪烁次数的控制，其中两个定时器分别与两个计数器构成振荡器电路进行绿灯闪烁的控制。一个输助继电器用于系统工作的控制。
